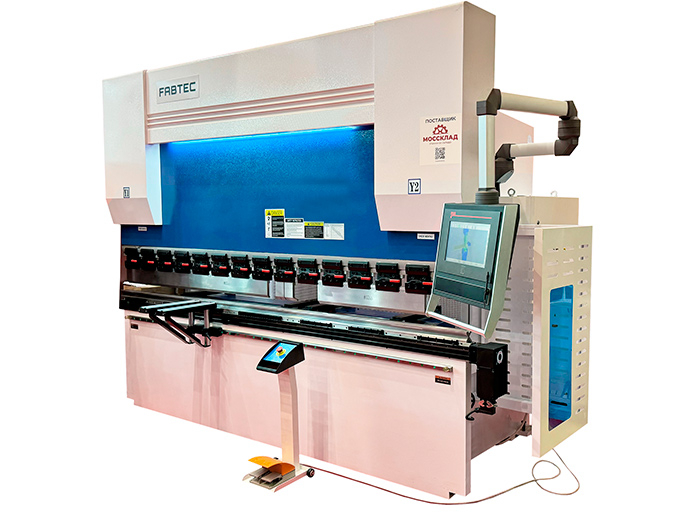

Вертикальный листогибочный пресс CNC-PBA 170х3200 с контроллером ESA630
(голосов 479)
Артикул: mospba-170x3200 На складе: много
Особенности
• Вертикальный листогибочный пресс CNC-PBA 170х3200 применяется для гибки металлических заготовок с усилием до 250 тонн;
• Синхронизированная работа 2-х силовых гидроцилиндров за счёт электронной синхронизации от системы ЧПУ и наличие оптических линеек GIVI ( Италия) по осям Y1 и Y2. Благодаря этому обеспечивается точность работы станка c точностью позиционирования ползуна 0.01 мм;
• Прочная сварная рама, подвергшаяся термической обработке, гарантирует жесткость пресса с хорошими показателями точности при высокой скорости работы;
• Надёжная гидравлическая система с компонентами от мировых производителей. Высокая скорость и точность гибки;
• На прессе установлен задний упор с комплектом упорных пальцевых блоков, перемещение которого обеспечивается за счет высокоточных ШВП и двигателя переменного тока, контролируемых системой ЧПУ;
• Пресс оснащен удобной в эксплуатации и многофункциональной системой ЧПУ ESA630, производство Турция, оборудованная мощным и интуитивно понятным графическим интерфейсом, идеальное сочетание простоты и технологической мощности. На станке установлена современная система защиты рабочей зоны;
• Гидравлическая система оснащена внутренним шестеренчатым насосом, который обеспечивает стабильную работу, низкий уровень шума и простоту обслуживания. Он приводится в действие электрогидравлической группой сервоклапанов Dr. Rexroth. Масляный бак герметизирован японскими уплотнительными элементами Valka, которые имеют защиту от перегрузки;
• Рабочий стол снабжен моторизированной компенсацией прогиба. Пропорциональный клапан используется для управления цилиндром стола для выполнения движения при подъеме для завершения действия гидравлической компенсации;
• Система крепления инструмента AMADA-PROMECAM.
Технические характеристики CNC-PBA
| Характеристика | Значение |
|---|---|
| Контроллер | ESA630 |
| Производитель | Китай |
| Страна-производитель | КНР |
| Рабочая длина, мм | 3200 |
| Усилие, т | 170 |
| Расстояние между колоннами, мм | 2600 |
| Глубина подачи (зёв), мм | 400 |
| Оси | 4 +1 (Y1, Y2, Х, R + V ) |
| Просвет, мм | 420 |
| Ход по оси y, мм | 200 |
| Рабочая скорость по оси y, мм/с | 160 |
| Ход по оси х, мм | 600 |
| Рабочая скорость возврата инструмента ось y, мм/с | 100 |
| Рабочая скорость гиба ось y, мм/с | 10 |
| Скорость перемещения заднего упора, мм/с | 250 |
| Электропитание, в/гц | 3x380/50 |
| Мощность двигателя, квт | 11 |
| Длина, мм | 3700 |
| Ширина, мм | 1650 |
| Высота, мм | 2650 |
| Вес, кг | 9000 |
Комплектация CNC-PBA
Стандартная комплектация станка:
- Система управления: ЧПУ ESA 630 (на кронштейне)
- Гидравлическая система: REXORTH
- Вертикальные линейки: GIVI
- Электронные компоненты: SCHNEIDER
- Уплотнительные резинки (прокладки): производство США
- Гидравлический масляный насос: SUNNY производство США
- Главный мотор: SIEMENS
- Стандартный пуансон и концентрические матрицы 4V: качество материала 42CrMo
- Линейная направляющая с ШВП
- Сервомоторы INOVANCE
- Быстросъемные системы крепления верхнего инструмента
- Электромеханическая (моторизированная) система бомбирования стола (ЧПУ)
- Количество пальцевых блоков на заднем упоре – 3 шт.
- Передние опоры для подачи листа 2 шт.
- Защитное ограждение – боковое и заднее
- Переносная педаль с кнопкой экстренного отключения
 |
 |
 |
Контроллер esa 630 (сенсорный tft экран 10 ") управление по осям 4 + 1, y1+y2+x+r + vХарактеристики системы ЧПУ:Достойная модель в своем классе по производительности, оснащена 10-дюймовым экраном. Графическое программирование высокого уровня с интуитивно понятным интерфейсом. Прямое управление любым типом сервоклапанов без необходимости использования внешних усилителей. Может управлять максимум четырьмя осями в любой комбинации, включая электрические тормоза и работу нескольких станков в тандемном исполнении. |
