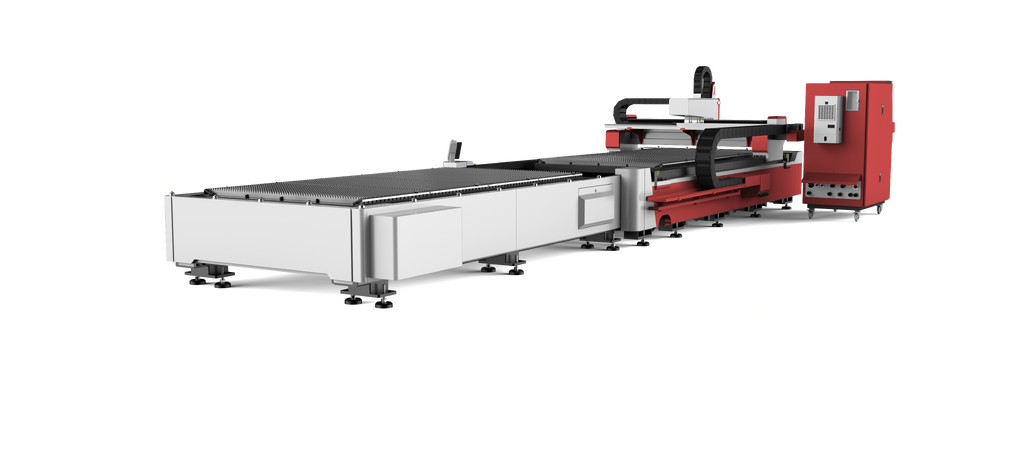

Оптоволоконный лазер MetMachine LCM-3015H Master 2000W

Оптоволоконный лазер MetMachine LCM-3015H Master 2000W — это высокотехнологичное оборудование для резки листового металла, которое отличается высокой производительностью, точностью и универсальностью. Станок оснащен дополнительным сменным столом, что значительно увеличивает эффективность работы и снижает время простоя за счет возможности параллельной подготовки материала на одном столе, пока второй используется для резки. Этот лазер предназначен для обработки различных металлов, включая углеродистую сталь, нержавеющую сталь и алюминий, при этом обеспечивая отличное качество реза.

Основные характеристики оборудования

Лазерный источник и мощность

MetMachine LCM-3015H Master оснащен лазерным источником мощностью 2000W, который позволяет достигать высокой скорости и точности резки. Длина волны лазера составляет 1080 нм, что идеально подходит для эффективной резки металлических материалов. Мощность лазерного источника позволяет обрабатывать различные материалы, от углеродистой стали до алюминия, с толщиной реза до 16 мм для углеродистой стали и до 5 мм для нержавеющей стали и алюминия.

Система управления и точность

Станок оснащен ЧПУ CypCut FSCUT2000C, что позволяет точно управлять процессом резки и обеспечивать высокую точность позиционирования и повторяемости — до ±0.03 мм на 1000 мм. Металл резается с максимальной скоростью до 140 м/мин, а скорость поиска края материала достигает 40 м/мин, что ускоряет процесс резки и повышает общую производительность станка.

Преимущества использования лазерного резака metmachine lcm-3015h

Увеличенная производительность

Одним из главных преимуществ MetMachine LCM-3015H является наличие сменного стола. Эта система позволяет значительно снизить время простоя, так как во время резки одного листа второй может быть подготовлен для следующей операции. Это особенно важно для высокоскоростного производства, где эффективность играет ключевую роль. Стол рассчитан на загрузку до 600 кг, что делает его подходящим для работы с большими и тяжелыми заготовками.

Высокая безопасность

MetMachine LCM-3015H Master оснащен защитой кабинетного типа, которая полностью изолирует процесс резки лазером от других работников на производственном участке. Это важный аспект безопасности, предотвращающий случайные травмы, и позволяет сотрудникам работать вблизи лазерного оборудования, не рискуя здоровьем.

Экономия затрат

Использование одного устройства для резки как листового металла, так и для обработки труб позволяет значительно сэкономить средства, так как нет необходимости в приобретении нескольких станков для различных типов обработки. Станок отличается низким расходом энергии и высокой экономичностью, что положительно сказывается на общих затратах на эксплуатацию.

Простота в обслуживании

Станок легко обслуживается благодаря автоматической системе смазки с предупреждением о недостатке масла, а также высококачественным компонентам, таким как линейные направляющие PMI, пневматические элементы SMC и редукторы TECHMECH. Также предусмотрены различные системы охлаждения и вентиляции, что способствует поддержанию оптимальных рабочих условий для лазерного оборудования.

Сферы применения лазера metmachine lcm-3015h

Лазер MetMachine LCM-3015H идеально подходит для широкого спектра применения в металлургической и машиностроительной отраслях. Он используется для:

• Резки листового металла различных типов и толщины;
• Резки и гравировки металлических заготовок;
• Производства компонентов для промышленного оборудования;
• Производства металлических конструкций и деталей для автомобилей, строительных машин и других объектов.

Общие характеристики и особенности

Станок оснащен высокоточным лазерным источником Raycus мощностью 2000 Вт, с отличной точностью позиционирования и повторяемости. Мощная система охлаждения обеспечивает стабильную работу оборудования, а высокоскоростные сервоприводы YASKAWA отвечают за быстрые и точные движения по осям X, Y и Z. Форматы файлов CAD, DXF, AI и другие позволяют легко интегрировать станок в существующие производственные процессы.

MetMachine LCM-3015H Master 2000W — это мощное, надежное и высокопроизводительное решение для решения широкого круга задач в области лазерной резки металлов, которое позволит повысить эффективность производства и сократить затраты.

• Код номенклатуры 00-00006499
• Модель LCM-3015H Master 2000W
• ЧПУ да, CypCut FSCUT2000C
• Перемещение по оси X, мм 1520
• Питание 3-фазное, 380В/60А/50Гц/60Гц
• Тип газа Азот, кислород, воздух
• Тип станка Открытый
• Лазерный источник Raycus
• Мощность лазерного источника, Вт 2000
• Длина волны лазера, нм 1080
• Лазерная головка Raytools BM110
• Сервоприводы движения по осям YASKAWA
• Ускорение по осям X, Y 1.2 G
• Точность повторения, мм ±0.03 мм/1000 мм
• Перемещение по оси Y, мм 3050
• Перемещение по оси Z, мм 100
• Точность позиционирования ±0.03 мм/1000мм
• Макс. нагрузка на рабочий стол, кг 600
• Максимальная скорость перемещения 140 м/мин
• Скорость поиска края металла 40 м/мин
• Система смазки BAISON, Автоматическая, с предупреждением недостачи масла
• Количество масляных насосов 2
• Линейные направляющие PMI (Тайвань)
• Редуктор TECHMECH
• Пневматические элементы SMC (Япония)
• Рейка-шестерня YYC (Тайвань)
• Форматы чертежей CAD, DXF, AI, PLT, Gerber, код G
• Система охлаждения Автоматический чиллер HANLI / S&A
• Кондиционер электросистемы TONGFEI
• Управляющий компьютер HP/LENOVO
• Класс защиты электрошкафа IP54
• Вытяжная система Есть, 5.5 кВт
• Количество вентиляторов/воздуховодов 01.01.2024
• Комплектация сопла, линзы, редукторы газовые, ключи 6-гранные, набор обслуживания оптики
• Окружающая среда 0-40 градусов, влажность <80%
• Требование к погрузчику 5000 кг и более
• Минимальный размер ворот приемного помещения 2500 мм x 2500мм
• Тип заготовки Листовой металлопрокат
• Толщина резки (качественный рез): углеродистая сталь/ нержавеющая/ алюминий, мм 16/5/5
• Общая мощность 18 кВт
• Рабочий стол 3000х1500 мм
• Мощность приводов по осям X, Y, Z, Вт 1300, 2х1300, 400
• Стабилизатор напряжения Есть, 50 кВА
• Количество входов газа, шт 2 (1 – воздух и азот, 2 - кислород)
• Вес нетто, кг 4710
• Габариты, мм 8510х2820х2170
• Паллетная подача листа, тип 2 стола Сменный стол подъемного типа
