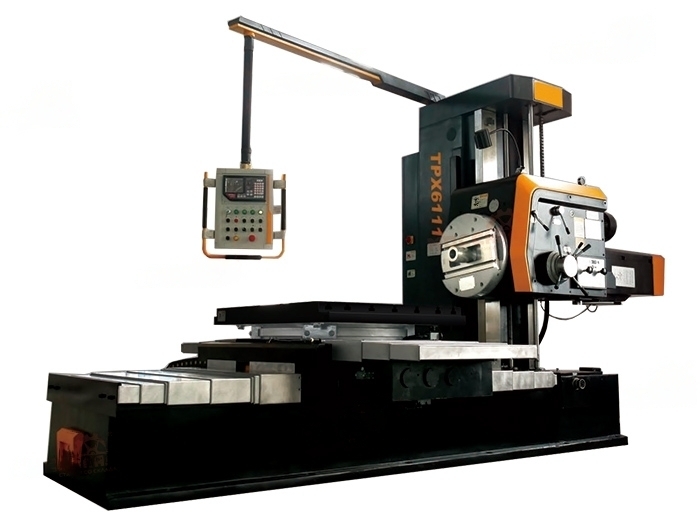

Горизонтально-расточной станок TPX 6111
(голосов 480)
Артикул: mos2972684 На складе: много
Особенности
• Горизонтально-расточной станок TPX 6111 применяется для чернового и чистового растачивания отверстий, сверления, зенкерования и развертывания отверстий, фрезерования плоскостей, нарезания резьбы и других операций;
• Установлен расточной шпиндель диаметром 110 мм. Крутящий момент на шпинделе 1225 Нм. Диапазон частоты вращения шпинделя от 8 до 1000 об/мин;
• Поворотный стол размером 1100 x 960 мм. Наибольший вес обрабатываемой детали (при равномерно распределенной нагрузке на стол станка) - 3000 кг;
• На станке осуществляется перемещение по 6 осям (X, Y, Z, W, U и B);
• Для растачивания отверстий большого диаметра предусмотрена планшайба диаметром 600 мм.
Технические характеристики TPX 6111
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Код номенклатуры | 57343 |
| Страна-производитель | КНР |
| Оси | 6 |
| Размер стола, мм | 1100 x 960 |
| Кол-во/размер/дистанция, мм | 7 / 22 / – |
| Поворот стола, ° | 360 ° |
| Максимальная нагрузка на стол, кг | 3000 |
| Ход по оси х, мм | 900 |
| Ход по оси y, мм | 900 |
| Ход по оси z, мм | 1400 |
| Ускоренное перемещение по осям x/y/z, мм/мин | 2500 |
| Скорость вращения, об/мин | 8 – 1000 |
| Конус шпинделя | МК 6 |
| Максимальный крутящий момент на шпинделе, нм | 1225 |
| Количество скоростей | 22 |
| Диаметр шпинделя, мм | 110 |
| Максимальное усилие осевой подачи на шпиндель, н | 12250 |
| Перемещение шпинделя по оси w, мм | 600 |
| Диапазон подач осей на оборот шпинделя, мм/мин | 0.04 – 6 / 0.01 – 1.88 |
| Диаметр планшайбы, мм | 600 |
| Максимальный крутящий момент на планшайбе, нм | 1960 |
| Скорость вращения планшайбы, об/мин | 4 – 200 |
| Количество скоростей планшайбы | 18 |
| Перемещение подрезных салазок планшайбы по оси u, мм | 180 |
| Точность измерительной системы по осям x / y / z, мм | 0.005 |
| Точность измерительной системы по оси b (доп. опция), ° | 0.001 ° |
| Мощность двигателя, квт | 7.5 |
| Длина, мм | 4910 |
| Ширина, мм | 2454 |
| Высота, мм | 2750 |
| Вес, кг | 11500 |
