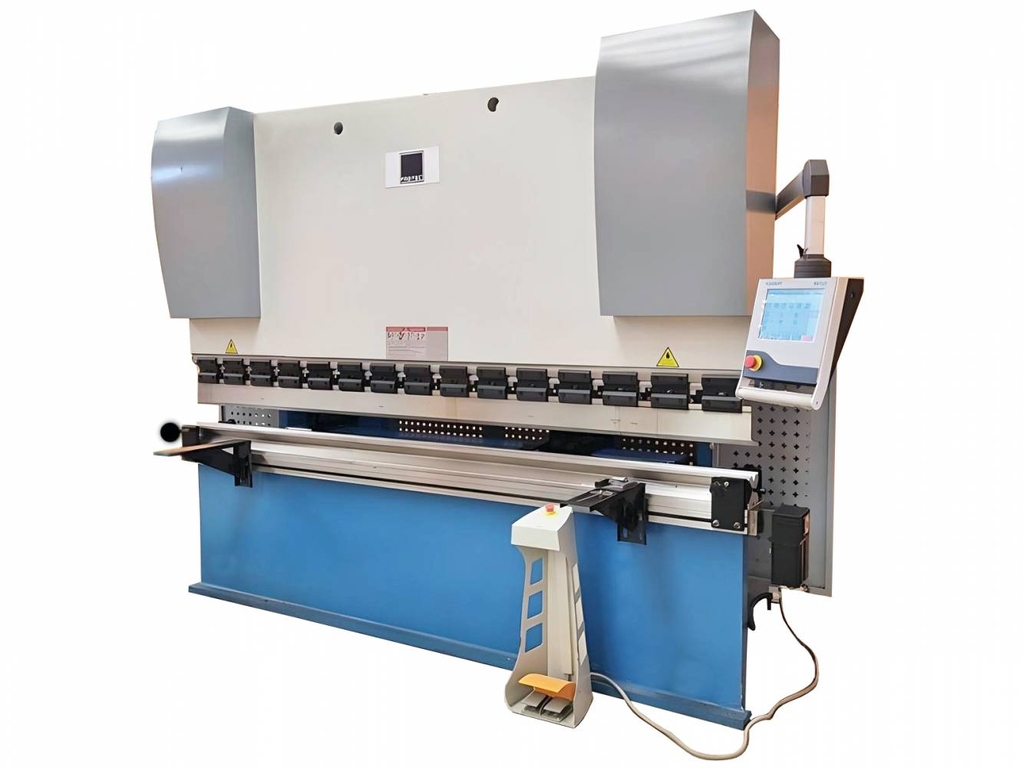

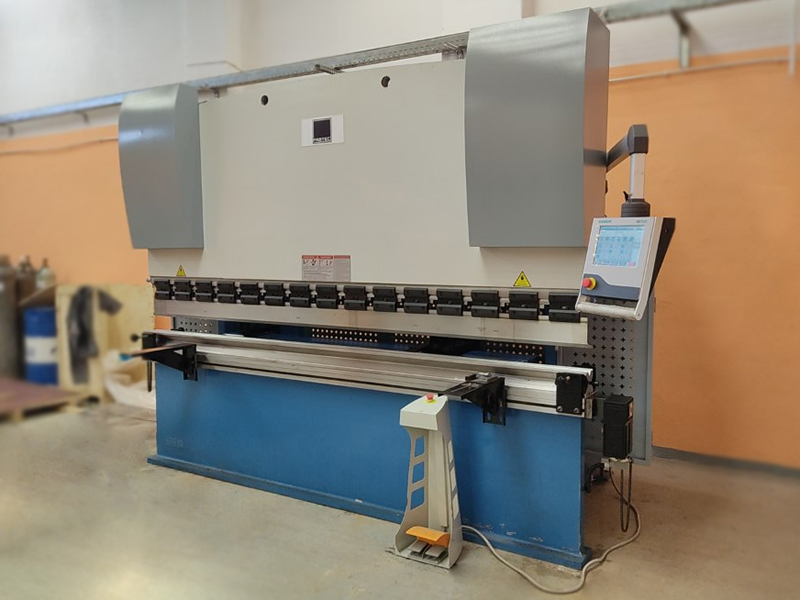

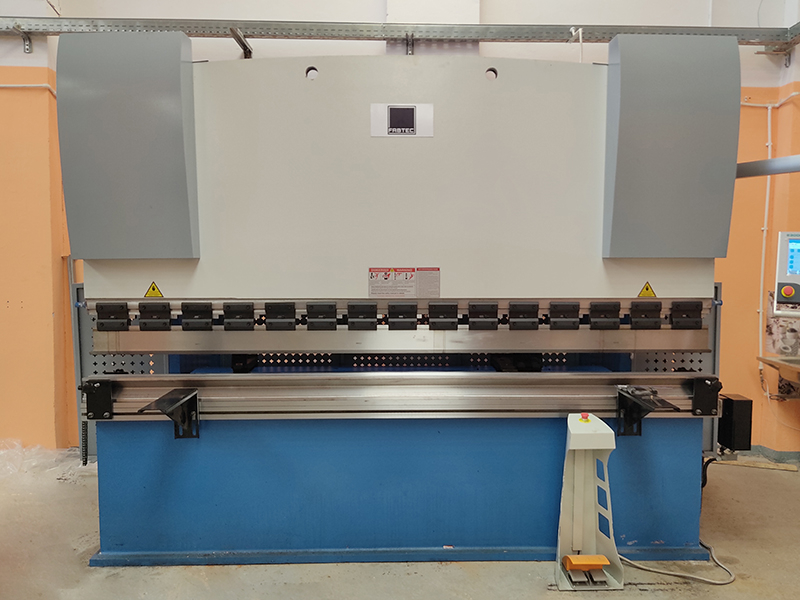

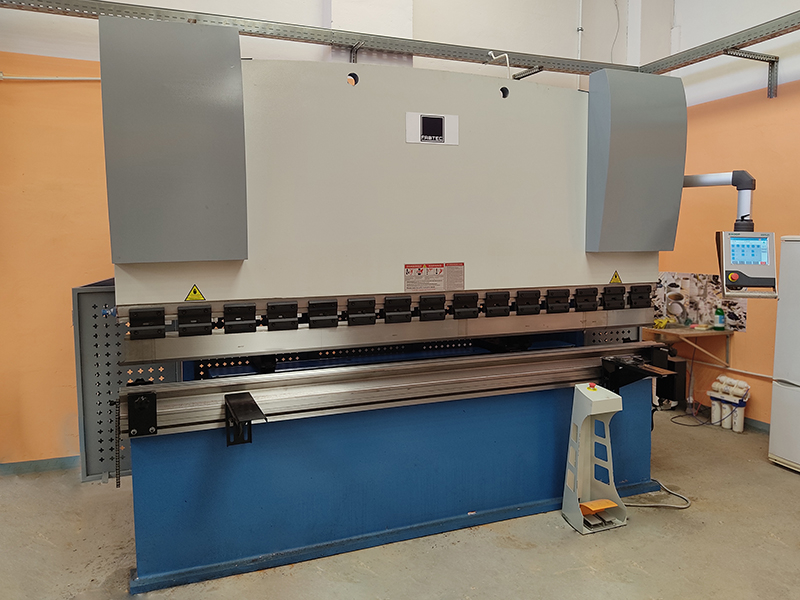

Гидравлический листогибочный пресс PBH125/3200 с контроллером E300
(голосов 479)
Артикул: mos35 На складе: 1
Особенности
• Гидравлический листогибочный пресс PBH125/3200 с контроллером E300, применяется для гибки металлических заготовок с усилием до 125 тонн;
• Надёжная гидравлическая система Bosch-Rexroth с компонентами от мировых производителей позволяет производить гибку с высокой скоростью и точностью. Мощные гидроцилиндры синхронизированы за счёт жёсткого соединения через торсионный вал;
• Конструкция станка выполнена из прочной сварной рамы, прошедшей термическую обработку для снятия напряжения;
• Манометр и регулятор усилия позволяют с высокой точностью настраивать пресс на работу с необходимой толщиной листа. Для облегчения расположения листа на рабочем столе предусмотрены кронштейны поддержки листа с регулируемым перекидным упором.
Рекомендации
• Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.
Пример профилей, получаемых при использовании гибочного пресса (в зависимости от инструмента):
Пример инструмента для прессов с усилием 100-125 тонн (форма инструмента может меняться в зависимости от партии станков) PBH125/3200
  |

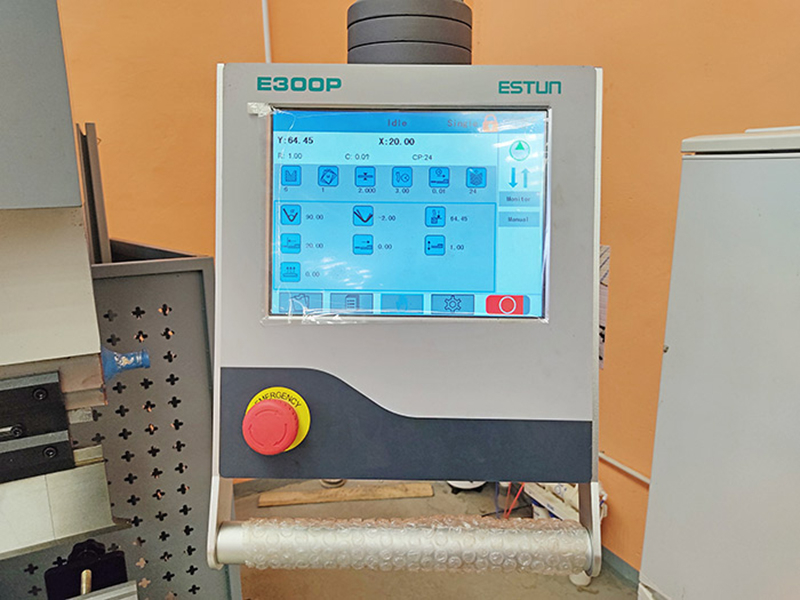

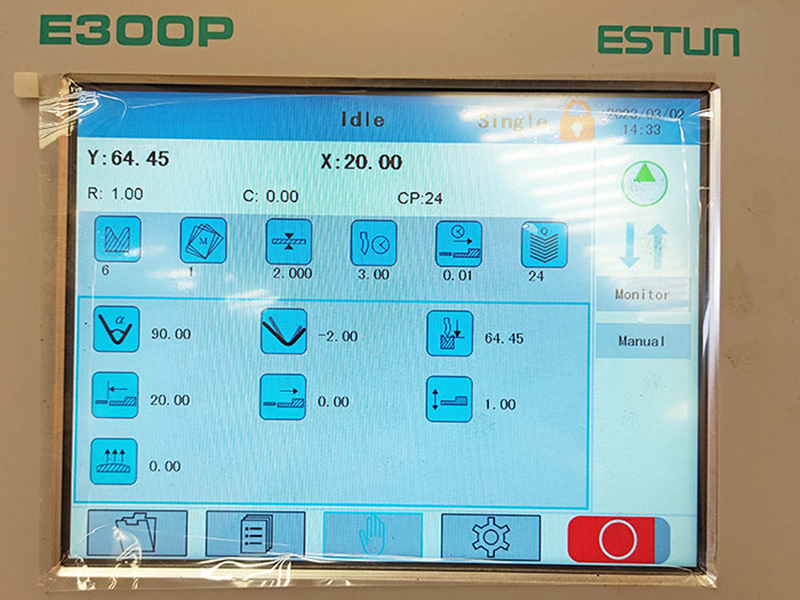

Панель управления Контроллер E300 — специализированное устройство ЧПУ (числовое управление) для гибочного станка, которое включило в себя многолетний опыт ESTUN. Устройство E300 оснащено встроенным высокопроизводительным процессором A8, ЖК-экраном размером 5,6 дюйма (640×480 точек), интегрированными портами ввода-вывода, последовательными портами и портом USB, также оно имеет уникальную технологию управления приводом. Устройство E300 предназначено для управления с помощью кнопок на передней панели. В то же время выключатель насоса и кнопка аварийного останова устанавливаются в специальном подвесном шкафу в соответствии с требованиями пользователя. Простой в использовании интерфейс имеет следующие особенности:
|
 |
Стандартный инструмент пуансон и матрица Сегментация верхнего пуансона: 800 мм + 800 мм + 765 мм + 835 мм сегментов. (100 + 10 + 15 + 20 + 40 + 50 + 200 + 300 + 100 всего 3200 мм) |
 |
Штанга положений подвижной траверсы При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона. |
 |
Защита задней стенки Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора. |
 |
Синхронизация работы цилиндров через торсионный вал. |
 |
Электрошкаф Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider. |
 |

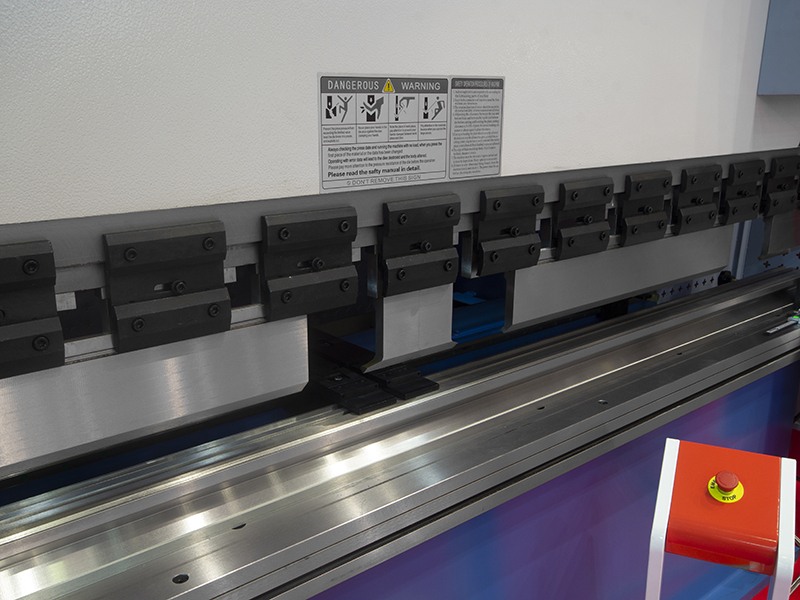

Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam. Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица. |
 |
Гидравлическая система Bosch-Rexroth |
 |
Моторизир. система компенсации прогиба (работает только контроллером E 300) |
Технические характеристики PBH125/3200
| Характеристика | Значение |
|---|---|
| Контроллер | E300 |
| Производитель | Китай |
| Код номенклатуры | 54335 |
| Страна-производитель | КНР |
| Рабочая длина, мм | 3200 |
| Усилие, т | 125 |
| Расстояние между колоннами, мм | 2500 |
| Глубина подачи (зёв), мм | 320 |
| Оси | 2 (Y, X) |
| Ход, мм | 140 |
| Просвет, мм | 400 |
| Ширина стола, мм | 210 |
| Электропитание, в/гц | 3x380/50 |
| Мощность двигателя, квт | 7.5 |
| Длина, мм | 3600 |
| Ширина, мм | 1650 |
| Высота, мм | 2350 |
| Вес, кг | 6700 |
| Размер упаковки, мм | 4000x1900x2450 |
