Гидравлическая гильотина QC12Y 12x2500 с ЧПУ Е21S
(голосов 479)
Артикул: mos1815405 На складе: много
Особенности
• Гидравлическая гильотина QC12Y - 12x2500 предназначена для точной и быстрой резки металлических листов толщиной до 12 мм;

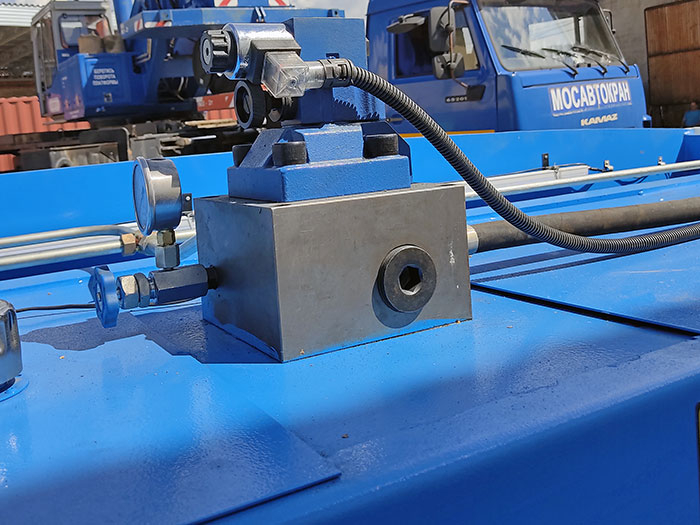

• Гильотина устойчива к вибрациям при работе за счёт жёсткой цельносварной конструкции . Установлена надёжная гидравлическая система, которая включает блок клапанов давления, блок клапанов синхронизации, блок клапанов подачи Bosch-Rexroth (Германия), масляной насос SUMITOMO (Япония);
• Простое управление с помощью контроллера ESTUN E21S. Верхняя балка при выполнении реза движется по дуге (принцип качающейся балки), что позволяет более точно резать металл, чем при движении балки по прямолинейной траектории;

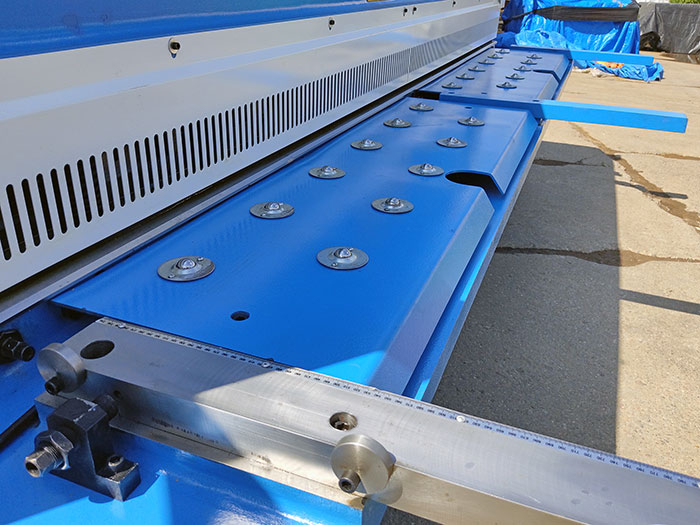

• Для удобного размещения заготовки на столе станок оснащён специальными шариковыми вставками. Точность реза регулируется теневой подсветкой линии реза;
• Для безопасной работы предусмотрены защитные решётки, которые закрывают прижимные цилиндры, и барьеры, ограничивающие доступ в опасную зону сзади.
Рекомендации
• Гильотины для металла применяется для продольного и поперечного раскроя черного и цветного листового металла, нержавейки и оцинковки, без повреждения поверхности.
Стандартная комплектация:
- Управление ESTUN E21S
- Рабочий стол с шариками
- Передние поддерживающие опоры (мин. 3 шт.) L=800

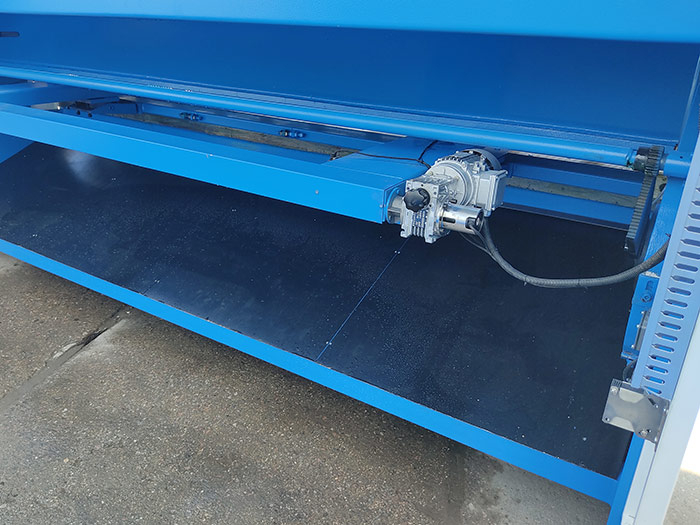

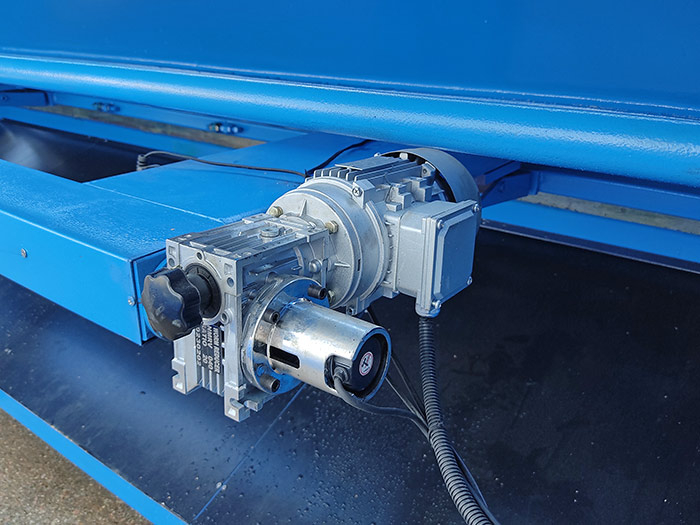

- Привод заднего упора электро-механический

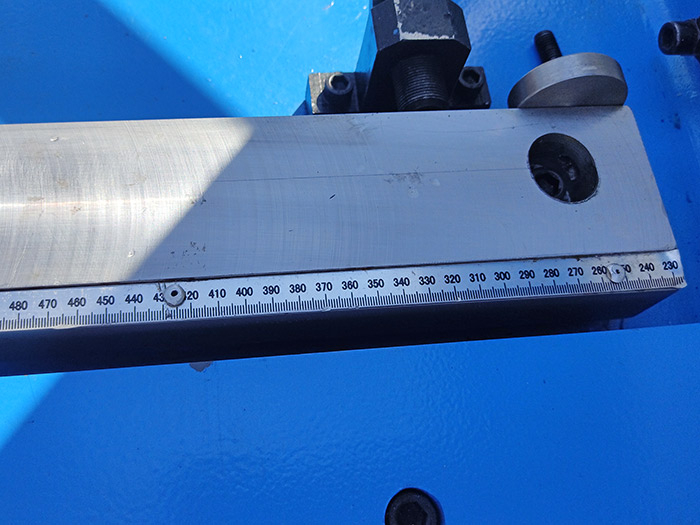

- Управление задним упором с электроприводом, точность позиционирования упора ± 0.1 мм

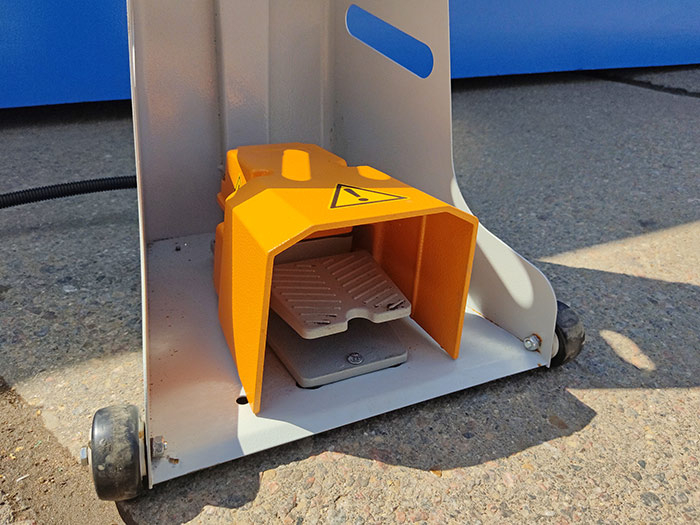

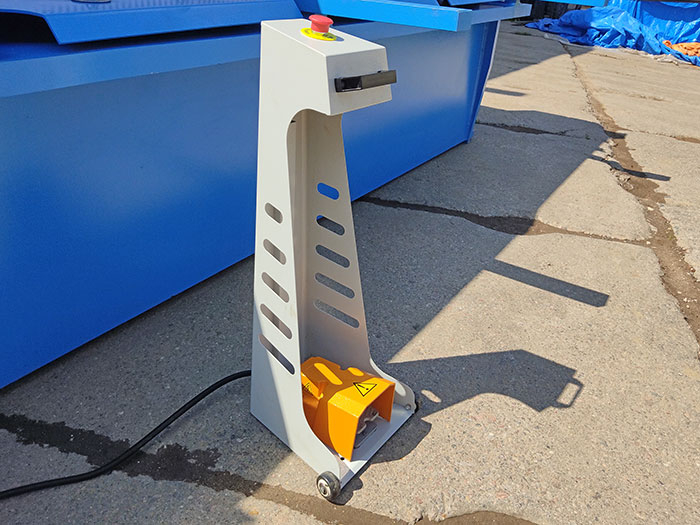

- Дистанционная педаль управления
- Набор режущего инструмента (верхний и нижний)
- Комплект инструмента для наладки гильотины
- Руководство по эксплуатации на русском языке
Контроллер ESTUN E21S
 |
|
Конструкция гидравлической гильотины QC12Y
 |
|
 |
|
 |

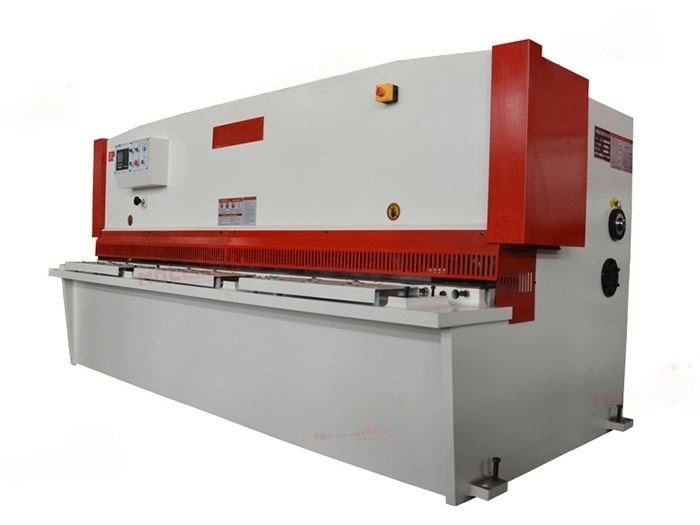

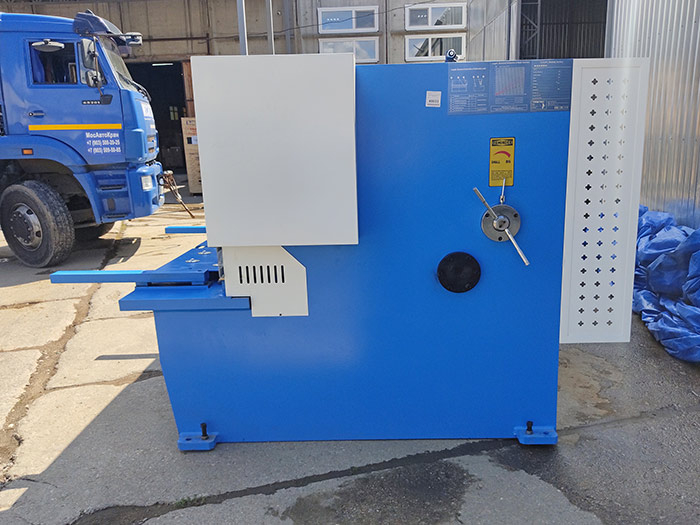

Вид гильотины qc12y |
* Значение толщины металла (для всех гильотин, кроме Mazanek GM) указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом кратковременной прочности σВ, который не должен превышать 400 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании Невастанкомаш.
Технические характеристики QC12Y 12x2500
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Код номенклатуры | 36894 |
| Страна-производитель | КНР |
| Рабочая длина, мм | 2500 |
| Толщина металла, мм | 12 |
| Количество ходов, шт/мин | 10 |
| Угол резки, ° | 2 ° |
| Настройка заднего упора, мм | 20 – 600 |
| Мощность двигателя, квт | 15 |
| Длина, мм | 3400 |
| Ширина, мм | 2000 |
| Высота, мм | 1850 |
| Вес, кг | 7500 |
