Фрезерный станок с ЧПУ TS 2030D Шпиндель воздушный 6 кВт
(голосов 479)
На складе: много

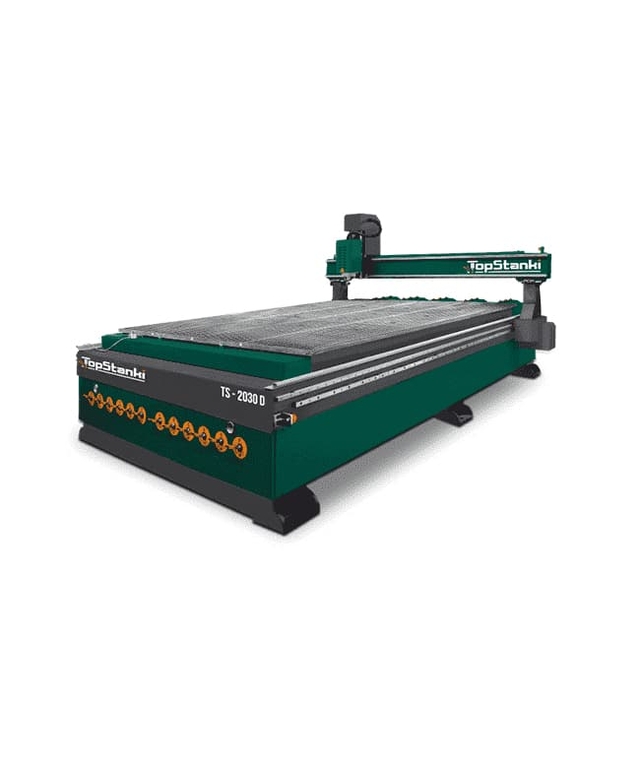

Фрезерный станок с ЧПУ TS 2030D
Компания 'Невастанкомаш' рада представить вам фрезерный станок с ЧПУ TS 2030D, оснащенный воздушным шпинделем мощностью 6 кВт. Этот высокоточный и надежный станок предназначен для выполнения различных операций по обработке материалов с высокой точностью и скоростью.
Преимущества TS 2030D:
- Мощный воздушный шпиндель обеспечивает высокую производительность и качество обработки.
- Система ЧПУ позволяет точно управлять процессом и создавать сложные детали.
- Надежная конструкция и высокое качество комплектующих гарантируют долгий срок службы станка.
- Простота настройки и использования делает его идеальным выбором как для профессионалов, так и для начинающих.
Особенности TS 2030D:
- Рабочая область 2000x3000 мм позволяет обрабатывать крупные детали.
- Высокая скорость и точность позиционирования обеспечивают идеальные результаты.
- Интегрированная система охлаждения предотвращает перегрев и продлевает срок службы инструмента.
Назначение и сферы применения:
TS 2030D идеально подходит для обработки дерева, пластика, алюминия, стали и других материалов. Он применяется в мебельной, строительной, автомобильной и других отраслях промышленности, где требуется точная и качественная обработка.
Не упустите возможность приобрести фрезерный станок с ЧПУ TS 2030D уже сегодня и улучшить производственные процессы в вашем предприятии!
Фрезерный станок с ЧПУ Предназначены для высокоскоростной обработки:
дерева, ДСП, МДФ, фанеры, полистирола, искусственного камня, акрилового стекла и оргстекла, модельного пластика. Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации. За счет отсутствия вибрации высокая точность обработки.
При помощи фрезерного оборудования можно производить:
- декоративную фрезеровку мебельных фасадов;
- гравировальные работы по дереву;
- вырезание корпусных элементов мебели;
- лестницы любой степени сложности: от простейших, до украшенных резными балясинами;
- двери, декорированные сложным орнаментом;
- различные интерьерные элементы;
- предметы быта (хлебницы, разделочные доски и т.д.);
- создавать барельефы;
- выполнять объемную резьбу, фигурную резку букв, логотипов, сувенирной продукции.
ОПИСАНИЕ УЗЛОВ:
 |
Cварная жесткая станина. Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную обработку отжигом, обеспечивают высокую жесткость конструкции. |
 |
Стол с вакуумной подготовкой. Стол с вакуумной подготовкой позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станций. |
 |
Высокоточные направляющие. Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы TBI. Сечение направляющих 20 мм. |
 |
Автоматическая система смазки. Автоматическая система смазки позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве. |
 |
Пневмомоторы. Позиционирование заготовки осуществляется пневматическими выравнивателями по базирующим упорам в автоматическом режиме. Что обеспечивает точность расположения листа по осям. |
 |
Косозубая рейка. Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. |
 |
Электрошкаф. Отдельно стоящий электрошкаф управления с комплектующими от ведущих мировых производителей скомпонована в отдельно стоящий блок, изолированный от вибраций, перегрева и других внешних воздействий. |
 |
Система управления. Система управления DSP пульт NK 105. |
 |
Вакуумный насос. Вакуумный насос 5.5 кВт Обеспечивает надежную фиксацию деталей и долгий срок службы оборудования. Производительность 260м3 в час. |
 |
Планетарные редукторы. Планетарные редукторы по всем осям. Изменение конструкции узла передачи крутящего момента с ременной передачи на планетарные редукторы позволили значительно улучшить показатели оборудования. |
 |
Шпиндель. Шпиндель 6 кВт HQD За счет высокой частоты вращения до 18 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Шпиндель охлаждается с помощью принудительного вентилятора. |
 |
Серво-моторы. Серво-моторы (Yaskawa) установлены на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,05мм) в соответствии с заданной программой при высокой скорости перемещения. |
 |
Высокопрецизионные винтовые пары. Высокопрецизионные винтовые пары, сечение 20 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z. |
Технические характеристики
| Рабочая зона X, Y | 2080 х 3000 мм |
| Высота по Z | 300 мм |
| Направляющие X, Y, Z | Линейные квадратного типа |
| Механизм привода X, Y | Косозубая передача шестерня-рейка |
| Механизм привода Z | Шарико-винтовая передача |
| Тип приводов X, Y, Z | Сервомоторы |
| Тип редукторов X, Y, Z | Планетарные |
| Шпиндель | 6 кВт (HQD) |
| Способы охлаждения шпинделя | Воздушное |
| Частота вращения шпинделя | до 24000 об/мин |
| Скорость позиционирования | до 20 м/мин |
| Макс. скорость перемещения (холостой ход) | до 20 м/мин |
| Система управления | NK 105 / DSP |
| Команды управляющих программ | G code |
| Программное обеспечение | Type3 |
| Вакуумный насос | Опция 2 шт (5,5 кВт) |
| Система смазки | Автоматическая |
| Напряжение питания | 380V/220V |
| Габариты станка | 3550х3000х1900 мм |
| Масса станка | 2400 кг |
| Срок гарантийного обслуживания | 12 месяцев |
Комплектация |
|
| Станок TS 1325 D | 1 шт. |
| Шпиндель 6 кВт Воздушное охлаждения шпинделя | 1 шт. |
| Шкаф электронного управления | 1 шт. |
| Аспирационный кожух | 1 шт. |
| Вакуумный насос 5,5 кВт пластин. роторный | 1 шт. |
| Комплект соединительных кабелей :Data Cable, Power Cable, etc | 1 комп. |
| Программное обеспечение NK 105 | 1 комп. |
| Пневматические упоры | 1 комп. |
| Начальный комплект фрез | 1 комп. |
| Цанга: ER25 | 1 шт. |
| Набор приспособлений для прижима заготовки | 1 комп. |
| Асперационная установка | 1 комп. |
| ЗИП | 1 комп. |
