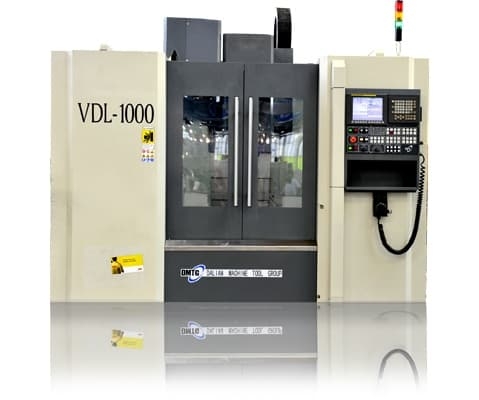

Вертикальный обрабатывающий центр Dmtg VDL1000

Вертикальный обрабатывающий центр Dmtg VDL1000

Вы ищете надежное и эффективное оборудование для вашего производства? Представляем вам вертикальный обрабатывающий центр Dmtg VDL1000 от компании Невастанкомаш!

Преимущества:

• Повышенная точность обработки
• Высокая производительность
• Надежность и долговечность
• Простота в обслуживании
• Широкий функционал

Особенности:

• Стабильная работа на протяжении долгого времени
• Автоматизированный контроль процессов
• Высокая скорость обработки
• Эргономичный дизайн

Назначение и сферы применения:

Вертикальный обрабатывающий центр Dmtg VDL1000 идеально подходит для обработки деталей различной сложности в машиностроении, автомобильной промышленности, а также других отраслях, где требуется высокая точность и производительность.

Не упустите возможность улучшить производственные процессы и повысить качество продукции с вертикальным обрабатывающим центром Dmtg VDL1000 от Невастанкомаш!

Вертикальный обрабатывающий центр Dmtg VDL1000 для единичного или серийного изготовления среднегабаритных деталей. Предназначен для обработки заготовок из стали, чугуна, цветных металлов и сплавов в автомобильной, аэрокосмической, приборостроительной промышленности, энергетическом машиностроении, а также для изготовления высококачественных штампов и пресс-форм.

Особенности Dmtg VDL1000

• Инновационная система ЧПУ Fanuc 0i-mate MD (опция: Fanuc 0i MD / Siemens 828D) идеально подходит для управления обработкой деталей сложной формы.
• Сервопривод шпинделя Fanuc Beta il 12/10000, сервоприводы по осям Fanuc Beta iSc 22/2000 (оси X / Y) и iSc 22В/2000 (ось Z).
• Магазин инструментов барабанного типа на 20 инструментов (опция: магазин инструментов манипуляторного типа на 24 инструмента).
• Мощный высокоточный шпиндель 8000 об/мин (опция: 10 000 об/мин), изготовленный по лицензии компании IBAG (Швейцария), установлен на прецизионные подшипники NSK (Япония).
• Точные линейные направляющие качения по осям X и Y с максимальной скоростью перемещений 24 м/мин.
• Направляющая скольжения коробчатого типа (Box Way) по оси Z позволяет с высокой точностью выполнять обработку с большим съемом стружки и гарантирует долговременное сохранение точности станка.
• Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3.
• Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) серии TAC и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
• Основные узлы станка имеют усиленную тяжелую конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
• Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
• Мощная чугунная колонна с противовесом шпиндельной бабки обеспечивает высокую скорость и максимальную точность перемещений по оси Z.
• Усиленная шпиндельная бабка с масляным охлаждением шпинделя для достижения максимального качества обработки даже в тяжелых режимах резания.
• Функция жесткого нарезания резьбы.
• Система подачи СОЖ с баком емкостью 160 литров.
• Полностью закрытая рабочая зона с защитными устройствами.
• Автоматическая импульсная система смазки направляющих и ходовых винтов.
• Большеразмерные раздвижные двери с бронированным стеклом.
• Система обдува конуса шпинделя при смене инструмента.
• Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
• Пистолет для обдува рабочей зоны сжатым воздухом облегчает удаление стружки с заготовки.
• Шнековый транспортер (опция: ленточный транспортер) для удаления стружки.
• Система масляного охлаждения с динамическим контролем температуры шпинделя предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы (опция).

Комплектация Dmtg VDL1000

• Магазин инструмента барабанного типа на 20 инструментов
• Шнековый транспортер для удаления стружки.
• Тележка для сбора стружки.
• Пистолет для обдува воздухом рабочей зоны.
• Радиатор электрошкафа.
• Станочный светильник

Дополнительная комплектация Dmtg VDL1000

• Система ЧПУ Fanuc 0i MD
• Система ЧПУ Siemens 828D
• Магазин инструмента манипуляторного типа на 24 инструмента.
• Высокоскоростной шпиндель 10 000 об/мин.
• Система масляного охлаждения шпинделя.
• 4-я ось: управляемый поворотный стол Ø200 мм
• 4-я ось: управляемый поворотный стол Ø250 мм
• Ручная задняя бабка 200 мм
• Ручная задняя бабка 250 мм
• Гидравлическая задняя бабка 200 мм
• Гидравлическая задняя бабка 250 мм
• Датчик измерения инструмента Renishaw TS27R
• Датчик измерения и привязки детали Renishaw OMP 60
• Система подачи СОЖ через инструмент 20 бар
• Система подачи СОЖ через инструмент 70 бар
• Ленточный транспортер для удаления стружки
• Кондиционер электрошкафа

Технические характеристики Dmtg VDL1000
