Стол 2-х координатный неповоротный ТС-18 (cnic48884)
(голосов 479)
Артикул: cniCNIC48884 На складе: много

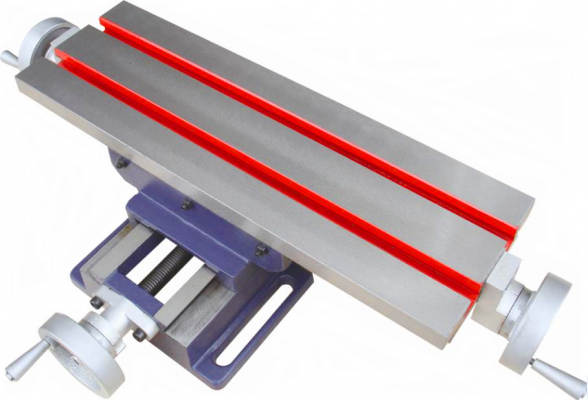

Стол 2-х координатный неповоротный ТС-18
Данный стол является идеальным выбором для предприятий, занимающихся промышленным производством. Он обеспечивает точную и надежную фиксацию заготовок, что позволяет значительно увеличить производительность и качество производимой продукции.
Преимущества:
- Высокая точность фиксации заготовок
- Надежная конструкция
- Простота в использовании
- Долгий срок службы
Особенности:
- 2-х координатный неповоротный стол
- Материал: высокопрочная сталь
- Размеры: 1000x800 мм
- Грузоподъемность: до 500 кг
Стол 2-х координатный неповоротный ТС-18 идеально подходит для использования в различных сферах промышленности, таких как машиностроение, авиационная и автомобильная промышленность, электроника и многое другое.
Приобретите стол 2-х координатный неповоротный ТС-18 уже сегодня и улучшите производственные процессы на вашем предприятии!
Стол 2-х координатный неповоротный предназначен для использования в качестве дополнительной оснастки преимущественно на универсальных фрезерных, шлифовальных, сверлильных станках. Использование стола позволяет успешно выполнять такие операции как продольно-поперечное фрезерование, сверление и шлифование, фрезерование пазов, уступов и других элементов детали через необходимые расстояния, а так же производить разметку и контрольные измерения.
Размеры координатного стола
Технические характеристики тс-18
| Характеристика | Значение |
|---|---|
| Длина рабочей поверхности a, (мм) | 473 |
| Ширина рабочей поверхности b, (мм) | 156 |
| Ширина паза рабочей поверхности c, (мм) | 14 |
| Количество пазов | 2 |
| Расстояние между пазами рабочей поверхности d, (мм) | 62.5 |
| Общая высота стола g, (мм) | 134 |
| Длина базовой платформы h, (мм) | 305 |
| Ширина базовой платформы l, (мм) | 130 |
| Расстояние между крепежными отверстиями по ширине базы k, (мм) | 152 |
| Расстояние между крепежными отверстиями по длине базы j, (мм) | 170 |
| Количество крепежных мест | 4 |
| Габариты маховиков e, (мм) | 94 |
| Габарит маховика f, (мм) | 108 |
| Продольная подача x, (мм) | 270 |
| Поперечная подача y, (мм) | 120 |
| Цена деления шкалы маховика, (дюйм) (1" = 25,4мм) | 0.001" |
| Масса тс-18 , (кг) | 26 |
Комплектность
- стол 2-х координатный в сборе;
- ручка маховика – 3шт;
- паспорт;
