Бревнотаска для сортировочной линии
(голосов 479)
Артикул: transporter-prodolnyj-dlya-breven-brevnotaska-2 На складе: много
1. общее описание
Продольные транспортеры (бревнотаски) являются неотъемлемым элементом механизированных и автоматизированных линий лесопильных производств. Данное оборудование предназначено для линейного перемещения круглых лесоматериалов, лафета и пилопродукции между технологическими позициями.
Область применения включает раскряжевочные и сортировочные площадки, дровокольные отделения, а также линии по производству обрезного пиломатериала, профилированного бруса и оцилиндрованного бревна.
2. типология продольных транспортеров
В зависимости от конструктивного исполнения и технологической задачи оборудование подразделяется на четыре основных типа:
2.1. цепной транспортер с торцевым толкателем
Конструкция: Тяговая цепь с закрепленными на ней толкателями, взаимодействующими с торцом заготовки.
Назначение: Позиционирование и подача мерных заготовок непосредственно в рабочие зоны деревообрабатывающих станков (брусующих, четырехсторонних, профилирующих).
Особенность: Обеспечивает строго фиксированный шаг подачи.
2.2. цепной продольный транспортер (на ложементах)
Конструкция: Несущие ложементы (упоры), зафиксированные на одной или нескольких нитках тяговых цепей.
Назначение: Транспортировка сортиментов любого диаметра и кривизны. Исключает проскальзывание бревна при перемещении.
Применение: Межстаночные связи, накопители, подача на окорочные станки.
2.3. роликовый продольный транспортер (рябуховый)
Подтипы:
-
С коническими роликами (рябухами): Ребристая поверхность конусов обеспечивает автоматическое центрирование бревна относительно продольной оси. Применяется перед торцовкой или оцилиндровкой.
-
С цилиндрическими роликами: Используется для перемещения лафета, бруса или необрезной доски в линиях сортировки и пакетирования.

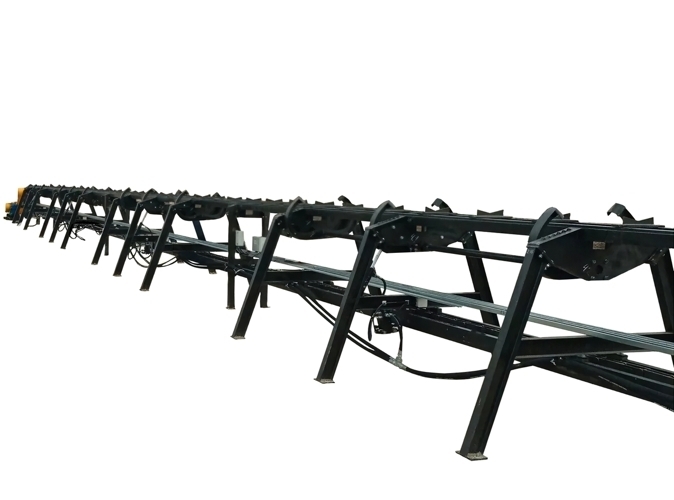

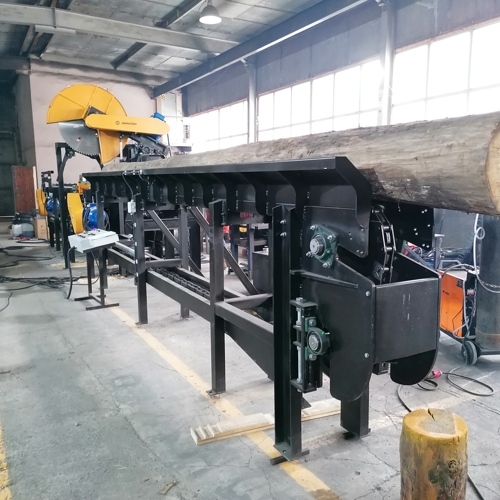

2.4. цепная бревнотаска сортировочной линии (нагруженная серия)
Конструкция: Усиленный цепной контур класса М160.
Назначение: Интенсивная эксплуатация в составе высокопроизводительных сортировочных линий. Возможна комплектация гидравлическими/механическими сбрасывателями бревна по сортам.
3. техническая спецификация (стандартные серии)
| Характеристика | Тип транспортера | ||||
|---|---|---|---|---|---|
| С толкателем | Цепной | Роликовый | Цепной нагруженный | ||
| Назначение | для подачи заготовки торцевым толканием | перемещение бревен различного диаметра и формы | с коническими роликами (для бревен с возможностью центрирования) | с цилиндрическими роликами (для перемещения лафета и доски) | бревнотаска для сортировочной линии |
| Грузоподъемность макс.*, т | 0,8 | 2,4 | 2 | 1 | 8 |
| Объем транспортируемых бревен*, м.куб. | 1 | 3 | 2,5 | 1,3 | 10 |
| Скорость перемещения (макс.), м/мин | 14 | 14 | до 30 | до 30 | до 30 |
| Марка цепи приводной | ПР25 | М56 | ПР25 | ПР19 | М160 |
| Мощность привода*, квт | 3 | 5,5 | 3 | 2,2 | 7,5 |
Примечание: Мощность привода и грузоподъемность рассчитываются индивидуально на этапе разработки технического задания (ТЗ). Для оптимизации логистики движения потоков оборудование может оснащаться преобразователем частоты (регулируемый привод).
Технические характеристики
| Характеристика | Значение |
|---|---|
| Грузоподъемность максимальная, т | 5 |
| Объем бревен (из расчета 0,8т/м3), куб.м. | 5 |
| Марка цепи тяговой | М160-2-160-1 |
| Скорость перемещения (номинально без чп), м/мин | 0,5 |
| Мощность привода, квт | 7,5 |
| Количество нитей, шт. | 1 |
| Длина базовая, м | 10 |
