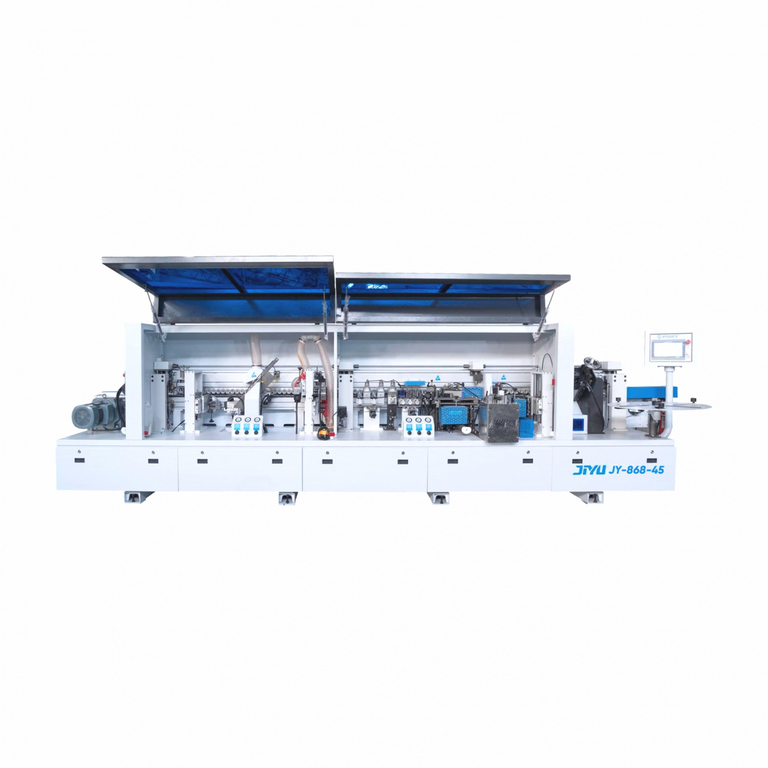

Автоматический кромкооблицовочный станок для деталей со скосом 45° JIYU JY-868-45
(голосов 479)
Артикул: del01-8573 На складе: много
Эта машина представляет собой кромкооблицовочный станок со скошенной кромкой под углом 45 градусов, он подходит для серийного производства кромкооблицовки панельной мебели.
Он имеет функции обрезки фасок, обрезки кромок и облицовки кромок пластин под углом 45 градусов, а также может осуществлять процесс облицовки кромок пластин под углом 45 градусов для особых нужд. Простая операция экономит много персонала для предприятия.
СХЕМА ОБРАБОТКИ
Технические характеристики JIYU JY-868-45
| Модель | JY-868-45 |
| Мощность двигателя, кВт | 10.5 |
| Ширина детали, мм | ?60 |
| Толщина детали, мм | 15-40 |
| Толщина кромки, мм | 0.4-3 |
| Ширина кромки, мм | 22-35 |
| Скорость подачи, м/мин | 0-23 |
| Рабочее давление кромки, МПа | 0,7 |
| Габаритные размеры, мм | 6100x900x1600 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
 |
СЕНСОРНЫЙ ЭКРАН Графическая сенсорная панель оператора Wecon. |
 |
УСТРОЙСТВО ПИЛЕНИЯ ПОД УГЛОМ 45 ГРАДУСОВ Коническая пила в основном распиливает доску под углом 45 градусов. |
 |
ОБРАБОТКА КАНАВОК Инструмент гравирует канаку на кромке, для ее более точного позиционирования. |
 |
ПРИКЛЕИВАНИЕ ФАСОК КРОМОК Нагрев, клей-расплава, и нанесение расплавленного клея на фаску заготовки. |
 |
ГОРЯЧАЯ ЛАМПА 1 Предварительный нагрев. |
 |
ПРИКЛЕИВАНИЕ ВЕРТИКАЛЬНОЙ КРОМКИ Нагрев, клей-расплава, и нанесение расплавленный клей на заготовку. |
 |
ГОРЯЧАЯ ЛАМПА 2 Подогрев детали. |
 |
ВЕРТИКАЛЬНОЕ ПРЕССОВАНИЕ Эффективное приклеивание и более гладкая кромка, прижимной ролик оснащен скребком, для очистки клея при налипании |
 |
ПРЕССОВАНИЕ ФАСОК Эффективное приклеивание и более гладкая кромка, прижимной ролик оснащен скребком, для очистки клея при налипании |
 |
ФРЕЗЕРОВКА СВЕСОВ КРОМКИ Фрезеровка свесов кромки, выступающей с верхней и нижней сторон скошенной кромки, так, чтобы верхний и нижний края кромки были на одном уровне с поверхностью доски. |
 |
ТОРЦОВКА Благодаря точному линейному движению направляющей кромка заготовки обрезается, обеспечивая гладкую поверхность разреза. |
 |
ПЛОСКАЯ ЦИКЛЯ Удаление ножевых линий после фрезеровки свесов на поверхности кромки и соскребание излишек клея между кромкой и заготовкой. |
 |
ПОЛИРОВКА Применение хлопкового полировального круга для очистки и полировки обработанной детали, после облицовки кромки. |
